Оконная фурнитура производства германской фирмы Winkhaus – современное высокотехнологичное изделие, достаточно сложное по конструкции. Поэтому производители рекомендуют пользователям фурнитуры не регулировать ее самостоятельно, а приглашать представителей сервисных организаций.
Тем не менее, используя простейшие инструменты и не обладая профессиональными навыками, можно отрегулировать силу прижима створки к раме, а также регулировать положение рамы в горизонтальной и вертикальной плоскостях; снимать и устанавливать створку.
Для регулировки вам понадобится отвертка (ширина плоской части 6-7 мм), ключ-шестигранник (4 мм), а также плоскогубцы.
Как снять створку с окна с фурнитурой Winkhaus

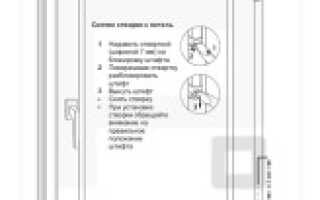

Снятие створки окна с фурнитурой Winkhaus с петли
Для снятия створки надо выполнить следующие действия:
1. Надавить отверткой на блокиратор штифта верхней петли.
2. Повернуть блокиратор на 90 градусов против часовой стрелки.
3. Вынуть штифт.
4. Снять створку с петель.
5. Установка створки на место производится в обратном порядке.
Регулировка прижима створки к раме и горизонтальных и вертикальных смещений при помощи фурнитуры Winkhaus
Как отрегулировать нижнюю петлю фурнитуры Winkhaus
Регулировка нижней петли осуществляется при помощи шестигранного ключа. Вставляя его сверху в петельное отверстие и проворачивая по или против часовой стрелки, вы можете произвести смещение створки на 3 мм вверх или вниз.
Вставив ключ в шестигранное углубление винта, находящегося внизу петли, и проворачивая его по или против часовой стрелки, вы можете добиться смещения петли на 2 мм в ту или иную сторону в горизонтальной плоскости.
Регулировка прижима створки к раме осуществляется в пределах +_ 0,8 мм. Для осуществления регулировки надо найти на фурнитурной обвязке створки эксцентричный ролик. Его нужно приподнять (вытянуть) и провернуть по или против часовой стрелки (в зависимости от того, хотите ли вы усилить или облегчить прижим).
При наличии в эксцентрике углубления под шестигранный ключ следует воспользоваться шестигранным ключом, если углубления нет, то эту операцию придётся совершить плоскогубцами.
Статья «Winkhaus – патриарх фурнитурных брендов» расскажет вам об одном из наиболее престижных фурнитурных брендов и его создателях.Возможно, вам будет интересен детальный обзор видов и типов оконной фурнитуры.
Рекомендации, как выбрать фурнитуру для пластиковых окон, прочитайте по адресу: https://oknanagoda.com/okna/furnitura/furnitura-dlya-plastikovogo-okn.html
Регулировка прижима створки к раме окна с фурнитурой Winkhaus
Регулировка кронштейна позволяет изменить прижим створки к раме в пределах +_ 0,8 мм и смещение в горизонтальной плоскости на 2 мм от петли и на 3,5 мм к петле.
Для регулировки прижима надо найти на нижней части кронштейна винт с шестигранным углублением под ключ и, вращая его ключом, добиться нужной вам силы прижима.
На фурнитуре серии proPilot этой функции в ряде модификаций нет.
Для горизонтальной регулировки ключ подводится с торцевой части кронштейна и проворотом винта обеспечивается нужно вам смещение.
Устранение эксплуатационных неисправностей
Регулировка кронштейна фурнитуры Winkhaus
Иногда при эксплуатации окон с фурнитурой Winkhaus (как и любой другой) возникают внештатные ситуации, которые требуют немедленного вмешательства. Типичная – заклинивание ручки при открытом положении окна. Закрыть створку при этом невозможно.
Это означает, что вы слишком быстро переводили ручку из одного положения в другое (из положения, при котором окно раскрывается, в положение, при котором окно откидывается, или наоборот), и сработал блокиратор ошибочных действий.

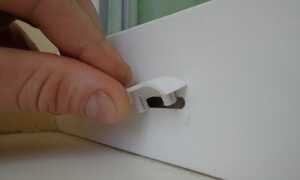

Для устранения этой неприятности вам надо найти металлический язычок, торчащий под углом в направлении рамы, нажать на него, чтобы он встал параллельно уплотнительной резине, и провернуть ручку в нужное положение.
Блокиратор
Если этого не получается, значит, язычок не вступает в контакт с ответной частью блокиратора. Это может произойти, например, вследствие температурного расширения рамы.
В данном случае вам надо открыть окно, найти планку, контактирующую с языком блокиратора, и подложить под нее, допустим, тонкую пластинку. Таким образом вам удастся вернуть фурнитуру в работоспособное состяние.
Смазка фурнитуры
Регулировка фурнитуры Winkhaus
Окна надо регулярно (хотя бы раз в год) смазывать. Регулярная смазка поможет избежать тугой работы фурнитуры, будет способствовать ее долголетию.
Для этого подойдёт автомобильная смазка типа WD-40. Она общедоступна: продаётся во всех автомагазинах и многих хозяйственных и скобяных магазинах. В любом случае при выборе смазки, смазочных масел обратите внимание на то, чтобы они не содержали смол и перекисей. Допускается использование силиконовой смазки.
Наносить смазку лучше из тюбика по 2-3 капли или кисточкой. Места смазки интуитивно понятны: это те прорези, в которых перемещаются подвижные части фурнитуры, петли и прочие подвижные соединения.
Замена деталей фурнитуры
Замена ручки фурнитуры Winkhaus
В ходе эксплуатации у вас может возникнуть необходимость замены тех или иных частей фурнитуры. Самостоятельно можно менять только ручку. Для этого вам надо:
1. Повернуть декоративную пластину, прикрывающую место крепления ручки, на 90 градусов.
2. Вывинтить винты или шурупы, крепящие ручку.
3. Вынуть ручку.
4. Вставить новую ручку, закрепить ее винтами и поставить на место декоративную пластину.
Для замены любых других деталей фурнитуры необходимо вызывать специалиста сервисной организации.
