Фурнитура Vorne: регулировка как у немецких моделей фурнитуры

Оконная фурнитура с торговой маркой Vorne выпускается турецкой фирмой Ileri Kalipcilik. В процессе длительного сотрудничества с германскими фурнитурными предприятиями эта фирма заимствовала у них многие технические решения. В частности, регулировка оконной фурнитуры данной турецкой марки ничем не отличается от регулировки фурнитуры окон ведущих немецких производителей.

Шестигранные ключи Vorne

Фирменные ключи Vorne

Регулировка осуществляется при помощи 4-миллиметрового шестигранного ключа. Такой ключ, украшенный эмблемой Vorne, поставляется в комплекте с фурнитурой, и вполне удобен в пользовании.

Регулировка прижима




VorneРассказ о фурнитурном бренде турецкого господина Илери VORNE ознакомит вас с объектом регулировки.
Изучите также детальный обзор видов и типов оконной фурнитуры.
Советы о том, как выбрать фурнитуру для пластиковых окон, прочитайте по адресу: https://oknanagoda.com/okna/furnitura/furnitura-dlya-plastikovogo-okn.html
Регулировочная схема фурнитуры Vorne

Схема регулировки и смазки фурнитуры Vorne

Регулировка прижима створки к раме осуществляется при помощи размещенных по периметру фурнитурной обвязки эксцентриковых цапф. При провороте цапфы по часовой стрелке створка прижимается к раме на 0,8 мм (зимний режим окна), против часовой стрелки – отжимается на 0,8 мм (летний режим).

При регулировке все цапфы надо стараться проворачивать на одинаковый угол.
Регулировку прижима можно также осуществить, вращая винт на нижней поверхности кронштейна верхней петли (на +_ 0,8 мм) и винт на боковой поверхности нижней петли (на +_ 1 мм). Инструкции рассматривают эти две регулировки как дополнительные. Основные – при помощи цапф.

Позиции всех винтов показаны на рисунке “Схема регулировки и смазки фурнитуры Vorne”.

Устранение перекоса створки

Эксцентриковые цапфы фурнитуры Vorne

Вид на эксцентриковые цапфы фурнитуры Vorne

Устранение задевания нижнего края створки рамы (перекоса створки, иначе говоря, провисания створки) производится подкруткой двух винтов на верхней и нижней петлях.

Для регулировки верхней петли окно надо открыть и найти на «затылочной» части петли (некоторые мануалы называют эту деталь конструкции кронштейном) горизонтальный винт. Вращая ключ по часовой стрелке, этим винтом мы подтянем верхнюю часть створки к петле на расстояние до 3мм, устраняя провисание створки. Можно также отвести створку от петли на 1,5 мм, вращая ключ в противоположном направлении.

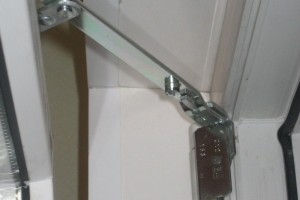

Верхняя петля фурнитуры Vorne, кронштейн и детали для регулировки на них

Верхняя петля фурнитуры Vorne, кронштейн и детали для регулировки на них

Если полностью задевание рамы створкой устранить не удалось, то можно продолжить регулировку винтами в нижней петле. Горизонтальным винтом можно сдвинуть створку на +_ 2 мм, а вращая вертикальный винт (в эксплуатационном положении он скрыт декоративным колпачком) – приподнять створку на 3 мм или опустить на те же 3 мм.

Устранение неправомерного стопорения ручки блокиратором

Если фурнитура оснащена предохранителем от неправильного открывания окна и этот механизм неправомерно застопорил ручку окна в нестандартном положении, то эта неисправность устраняется также, как и на окнах с германской фурнитурой: клипса предохранительного механизма вручную устанавливается в положении «носиком» вниз, после чего ручка осторожно доворачивается до одного из стандартных положений.

Смазка

Поворотно-откидная фурнитура Vorne

Хорошо виды места смазки фурнитуры Vorne

Фурнитуру Vorne рекомендуется смазывать не реже одного раза в год. Точки нанесения смазки указаны на рисунке “Схема регулировки и смазки фурнитуры Vorne”. Это места, где соприкасающиеся детали испытывают трение. А также точки, из которых смазка при эксплуатации распространится по максимально большей поверхности фурнитуры.


Смазка не должна содержать кислот, смол. Лучше выбрать машинное масло, которое используется в быту для смазки швейных машинок, автомобильную смазку WD 40, любую силиконовую смазку.
